Como fornecedor de religadores suspensos, a lógica de controle desses dispositivos é um tópico pelo qual não apenas sou apaixonado, mas também tenho um conhecimento profundo. Os religadores aéreos desempenham um papel crucial na distribuição de energia elétrica, e compreender sua lógica de controle é essencial para garantir um fornecimento de energia confiável e eficiente.
Conceito Básico de Lógica de Controle de Religadores Aéreos
A lógica de controle de um religador aéreo é projetada para detectar faltas no sistema de potência, isolar a seção defeituosa e então tentar restaurar a energia automaticamente. Este processo é baseado em um conjunto de regras e algoritmos pré-programados que respondem a vários parâmetros elétricos, como corrente, tensão e tempo.
Quando ocorre uma falta na linha de energia, o sistema de controle do religador detecta primeiro as condições elétricas anormais. Por exemplo, um aumento repentino na corrente ou uma queda significativa na tensão pode indicar uma falha. Uma vez detectada uma falta, o religador desarma, abrindo o circuito para isolar a seção defeituosa. Esta é uma medida de proteção para evitar maiores danos ao sistema de energia e para garantir a segurança dos equipamentos elétricos.
Após o trip, o religador entra em uma sequência de religamento. A sequência de religamento é uma série de tentativas de fechar o circuito novamente após um determinado período de tempo. O número de tentativas de religamento e os intervalos de tempo entre elas são parâmetros configuráveis. A ideia por trás da sequência de religamento é que muitas faltas na linha de energia são temporárias, como aquelas causadas por raios ou galhos de árvores tocando as linhas. Ao tentar religar o circuito, o religador pode restaurar rapidamente a energia para a área afetada sem a necessidade de intervenção manual.
Componentes-chave na lógica de controle
Sensores de Corrente e Tensão
Sensores de corrente e tensão são componentes fundamentais na lógica de controle de um religador aéreo. Esses sensores monitoram continuamente os parâmetros elétricos da linha de energia. O sensor de corrente mede a magnitude da corrente que flui através da linha, enquanto o sensor de tensão mede a tensão através da linha. Os dados coletados por esses sensores são enviados para a unidade de controle do religador, que utiliza essas informações para detectar faltas.
Por exemplo, se a corrente exceder um limite predefinido, isso poderá indicar uma falha de curto - circuito. A unidade de controle então analisa a duração e a magnitude da sobrecorrente para determinar se o religador deve desarmar. Da mesma forma, uma queda significativa na tensão também pode fazer com que o religador desarme.
Unidade de Controle
A unidade de controle é o cérebro do religador aéreo. Ele recebe os dados dos sensores, processa-os de acordo com a lógica de controle pré-programada e toma decisões sobre desarmar ou religar o circuito. A unidade de controle pode ser programada com diferentes configurações dependendo dos requisitos específicos do sistema de potência.
As unidades de controle modernas geralmente são baseadas em microprocessadores, que oferecem capacidade de processamento de alta velocidade e flexibilidade. Eles podem armazenar dados históricos sobre falhas e operações de religamento, que podem ser usados para fins de análise e manutenção.
Configurações de disparo e religamento
As configurações de trip e religamento são parâmetros críticos na lógica de controle. A configuração de disparo determina as condições sob as quais o religador abrirá o circuito. Isso pode ser baseado em fatores como sobrecorrente, subtensão ou uma combinação de ambos.
As configurações de religamento definem o número de tentativas de religamento e os intervalos de tempo entre elas. Por exemplo, uma sequência de religamento comum pode ser tentar religar o circuito três vezes, com um atraso curto (por exemplo, 1 segundo) entre a primeira e a segunda tentativas e um atraso mais longo (por exemplo, 5 segundos) entre a segunda e a terceira tentativas.
Tipos de religadores aéreos e suas variações lógicas de controle
Religador 33kV
UMReligador 33kVfoi projetado para sistemas de distribuição de energia de média a alta tensão. A lógica de controle de um religador de 33kV precisa ser mais robusta e precisa em comparação com religadores de tensão mais baixa. Ele tem que lidar com correntes de falta mais altas e garantir uma operação confiável em uma rede elétrica mais complexa.
A unidade de controle de um religador de 33kV é frequentemente equipada com algoritmos de proteção avançados para detectar e classificar diferentes tipos de faltas, como faltas fase-fase e faltas fase-terra. Ele também pode se comunicar com outros dispositivos do sistema de potência, como centros de controle de subestações, para fornecer informações em tempo real sobre as condições de falta.
Religador Inteligente
UmReligador Inteligenteleva a lógica de controle a um novo nível. É equipado com recursos avançados de comunicação e recursos de autodiagnóstico. Os religadores inteligentes podem se comunicar com outros dispositivos da rede elétrica usando protocolos como Modbus ou DNP3.
Esses religadores podem analisar os dados coletados dos sensores em tempo real e tomar decisões mais informadas. Por exemplo, eles podem ajustar a sequência de religamento com base no tipo e na gravidade da falta. Eles também podem detectar e relatar quaisquer falhas ou mau funcionamento internos, o que ajuda na manutenção proativa.
Religador de Média Tensão

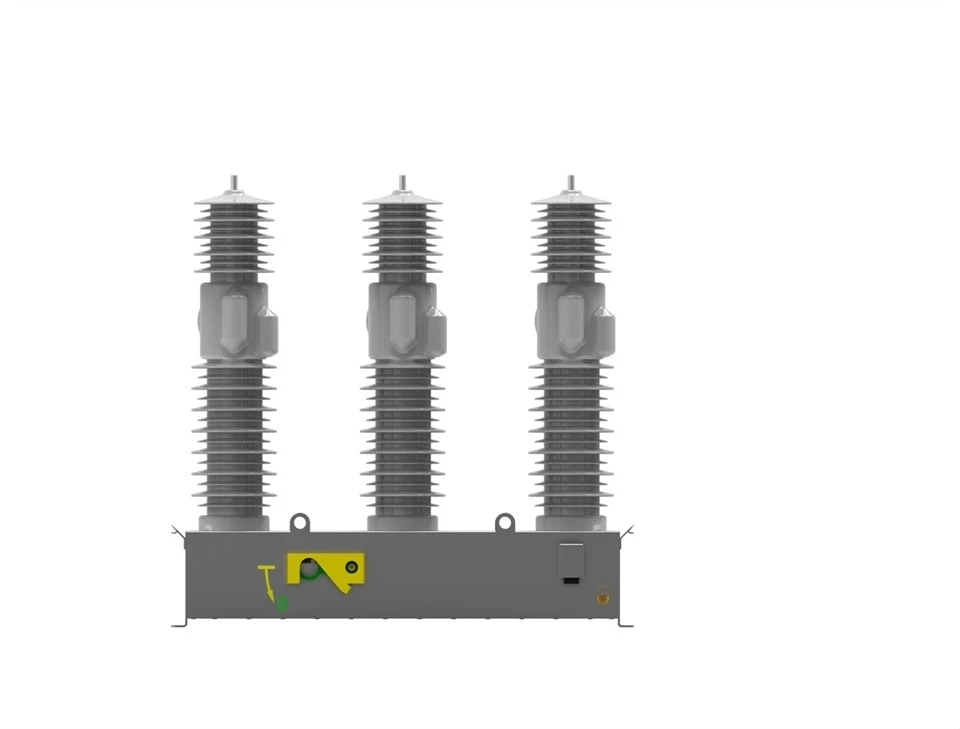

Religador de Média Tensãosão amplamente utilizados em redes de distribuição. Sua lógica de controle é otimizada para aplicações de média tensão, normalmente na faixa de 1kV a 35kV. Os religadores de média tensão são projetados para serem econômicos e, ao mesmo tempo, fornecer proteção confiável e funcionalidade de religamento.
A lógica de controle dos religadores de média tensão geralmente inclui recursos como proteção de sobrecorrente temporizada e proteção de sobrecorrente instantânea. Esses recursos garantem que o religador possa responder rapidamente às faltas e minimizar o impacto no sistema de potência.
Benefícios de compreender e otimizar a lógica de controle
Compreender a lógica de controle dos religadores aéreos é benéfico tanto para as concessionárias de energia quanto para os usuários finais. Para concessionárias de energia, a lógica de controle otimizada pode melhorar a confiabilidade da rede elétrica. Ao detectar e isolar rapidamente as falhas, o religador pode reduzir a duração das interrupções de energia, o que é crucial para manter a satisfação do cliente.
Para os utilizadores finais, um fornecimento de energia fiável significa menos perturbações nas suas vidas diárias e nos seus negócios. Um religador que funcione bem pode evitar danos aos equipamentos elétricos causados por picos de energia e interrupções de energia.
