Parâmetros técnicos

Não .	Item			Unidade	Unidade de chave de carga K	Unidade de combinação T	Unidade VCB V
1	Tensão nominal			kv	12	12	12
2	Frequência nominal			Hz	50/60	50/60	50/60
3	Corrente classificada			A	630	125	630
4	Nível de isolamento nominal	1 min de frequência de trabalho suporta a tensão	Interfásico, pérola	kv	42	42	42
5			Através da distância isolante	kv	48	48	48
6		Lightning Impulse suporta tensão	Interfásico, pérola	kv	75	75	75
7			Através da distância isolante	kv	85	85	85
8	Atualmente, a corrente de curto prazo			ka/s	20ka/4s	-	20ka/4s
9	Apreciada com a corrente de espiada classificada			Ka	50	-	50
10	Corrente de curto-circuito classificada			Ka	50		50
11	Corrente de curto-circuito classificada			Ka	20	31.5	20
12	Grau de proteção (tanque de gás/painel inteiro)				IP41/IP41	IP41/IP41	IP41/IP41
13	Tamanho padrão WDH				6008681850	5408681850	4408681850

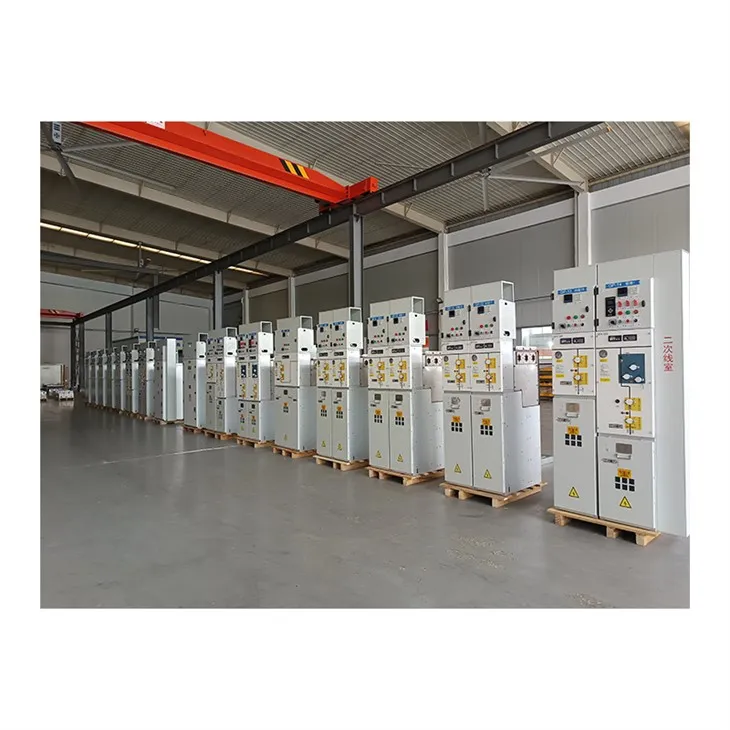

Visão geral da série SFX

One kind of SF6 insulated switchgear is the SFX series,which is a ring main unit switchgear that uses epoxy resin as the main insulation medium. It encapsulates the main electrical circuit, such as the vacuum arc extinguishing chamber and its conductive connection, isolation switch, earthing switch, and main busbar, in a single or combined manner with epoxy resin to form one or several modules with certain As funções, que podem ser recombinadas ou expandidas e têm isolamento completo e desempenho completo de vedação . A superfície que pode ser tocada por seres humanos é revestida com uma camada de blindagem condutora ou semi -condutiva e pode ser direta e confiável a base .}

A tensão nominal é de 12 kV .

Recursos do produto

Soluções de design personalizadas estão em conformidade com altos padrões;

Adequado para condições ambientais agressivas, como alta altitude e temperatura extremamente baixa, sem poluição ou dano ao meio ambiente e ao corpo humano;

Adotando um projeto hermeticamente selado e isolado, sem peças vivas expostas, ele pode operar por um longo tempo em condições ambientais agressivas;

Uma estrutura de projeto padronizada e modular que facilita a expansão do loop de anel, troca de unidades e mudanças de esquema;

Compacto em tamanho, fornecendo seguintes painéis típicos: painel VCB, painel de chave de carga, painel de ascensão, painel de comunicação, painel PT, painel de medição;

Usando barbas de expansão de plug-in (expansão superior ou expansão lateral), a combinação livre pode ser alcançada com modularidade total;

Capaz de obter distribuição inteligente;

Condições de aplicação

Altitude: menor ou igual a 2000m (produtos personalizados de uma altitude disponível menor ou igual a 5000m) .

Temperatura ambiente: -40 grau ~ +55 grau .

Umidade ambiente: a umidade relativa média dentro de 24 horas não deve exceder 95%.

Condições de instalação: não há gases explosivos nem corrosivos no ar circundante . Nenhuma vibração e impacto grave no local . O nível de poluição não excede o grau de poluição 3.

Intensidade sísmica não superior a 9 graus .

Suporte soluções personalizadas para condições especiais .

Função completa multi-interlock

Intertravamento mecânico e elétrico lógico, impedindo efetivamente a maloperação

Este produto possui uma interface de operação simples com fácil acesso e indicação de localização mecânica clara de comutadores .

Os mecanismos operacionais do disjuntor ou do comutador de carga e do desconexão, que suportam funções de intertravamento mecânico, podem atender totalmente aos requisitos do sistema de intertravamento;

O mecanismo e o gabinete (compartimento de cabo) que são entrelaçados entre si, podem garantir uma operação segura no site .

Inteligência

· O interruptor de isolamento pode incorporar um mecanismo de operação elétrico que facilita as operações remotas de fechamento e abertura, permitindo assim a realização de funções abrangentes de automação de rede de distribuição

· Adotando o CKPM602 (DTU), todo o status de porta -chaves do interruptor de aterramento, interruptor de desconexão e armazenamento de energia pode ser transmitido perfeitamente ao sistema de despacho, permitindo a telessação, telemetering e funções de telecontrole

· Sistemas de monitoramento on-line configuráveis podem medir a temperatura de contato e outros parâmetros para diagnosticar o status em tempo real dos comutadores

· Planos de fonte de alimentação dupla configurável fornecem aos usuários fonte de alimentação confiável

· Entre em contato com o despachante por meio de GPRs sem fio e fibra óptica

· Através do dispositivo de controle, o isolamento automático e a remoção de falhas podem ser alcançados ao longo de todo o sistema de automação de linha do alimentador

· No plano do tipo limite, as falhas na área de limite do usuário podem ser removidas rapidamente, sem afetar a operação normal da subestação
