O painel isolado a gás (GIS) é um componente crucial nos sistemas de energia modernos, oferecendo alta confiabilidade, design compacto e excelente desempenho de isolamento. No coração do GIS está o disjuntor, dispositivo que desempenha um papel vital na proteção da rede elétrica, interrompendo as correntes de falta e garantindo a operação segura do sistema. Neste blog, como fornecedor de painéis isolados a gás, irei me aprofundar na operação do disjuntor em GIS, explorando seus princípios de funcionamento, componentes principais e os fatores que influenciam seu desempenho.
Princípios de funcionamento de disjuntores em GIS
A principal função de um disjuntor em GIS é interromper o fluxo de corrente em caso de falha, como curto - circuito ou sobrecarga. Isto é conseguido através de uma combinação de processos elétricos e mecânicos.
Interrupção de arco
Quando ocorre uma falha, uma grande corrente flui através do disjuntor. À medida que os contatos do disjuntor se separam, um arco é formado entre eles. O arco é uma descarga elétrica de alta temperatura e alta corrente que pode causar danos significativos se não for extinta rapidamente. Em GIS, o arco é normalmente extinto usando um gás dielétrico, como o hexafluoreto de enxofre (SF6), que possui excelentes propriedades de extinção de arco.
O processo de interrupção do arco em um disjuntor GIS pode ser dividido em duas etapas principais: a fase de arco e a fase pós - arco. Durante a fase de arco, os contatos do disjuntor estão se separando e o arco é sustentado pela alta corrente que flui através dele. O gás dielétrico na câmara GIS é aquecido pelo arco, fazendo com que ele se expanda e flua através da região do arco. Este fluxo de gás ajuda a resfriar o arco e reduzir sua condutividade.
Na fase pós-arco, após a interrupção da corrente, a rigidez dielétrica do gás entre os contatos deve ser restaurada rapidamente para evitar o restabelecimento do arco. O projeto do disjuntor e as propriedades do gás dielétrico são cruciais para garantir uma fase pós - arco bem-sucedida.
Mecanismos Operacionais
Os disjuntores em GIS são dotados de mecanismos de operação responsáveis pela abertura e fechamento dos contatos. Existem vários tipos de mecanismos operacionais, incluindo mecanismos operados por mola, mecanismos operados hidraulicamente e mecanismos operados pneumáticos.
Mecanismos operados por mola são amplamente utilizados em disjuntores GIS devido à sua simplicidade, confiabilidade e custo relativamente baixo. Estes mecanismos armazenam energia numa mola durante a operação de fecho e libertam esta energia para abrir os contactos quando necessário. O mecanismo operado por mola consiste em uma mola, um came e uma série de ligações que convertem a energia armazenada em movimento linear para abrir e fechar os contatos.
Mecanismos operados hidraulicamente usam fluido hidráulico para transmitir força e energia. Eles oferecem alta velocidade operacional e controle preciso, tornando-os adequados para aplicações GIS de alta tensão. Os mecanismos operados pneumáticos, por outro lado, utilizam ar comprimido para operar o disjuntor. Eles são frequentemente usados em aplicações onde é necessária uma velocidade operacional rápida.
Principais componentes de disjuntores em GIS
Contatos
Os contatos de um disjuntor são os componentes mais críticos, pois são responsáveis por conduzir a corrente durante a operação normal e interromper a corrente durante uma falta. Nos disjuntores GIS, os contatos são normalmente feitos de materiais com alta condutividade elétrica e boa resistência ao desgaste e à erosão, como ligas de cobre-tungstênio.
O design dos contatos também é importante. Geralmente são projetados para ter uma grande área de contato para reduzir a resistência de contato e minimizar o calor gerado durante a operação normal. Durante as operações de abertura e fechamento, os contatos devem separar-se e unir-se rápida e suavemente para garantir uma operação confiável.
Chutes de arco
As calhas de arco são utilizadas para controlar e extinguir o arco formado entre os contatos durante o processo de interrupção. Nos disjuntores GIS, as calhas de arco são projetadas para direcionar o fluxo do gás dielétrico através da região do arco, resfriando o arco e reduzindo sua condutividade. As calhas de arco são normalmente feitas de materiais isolantes, como cerâmica ou polímeros, que podem suportar as altas temperaturas e pressões geradas pelo arco.
Sistema de isolamento de gás
O sistema de isolamento de gás em GIS fornece isolamento elétrico entre as partes energizadas do disjuntor e o invólucro aterrado. Conforme mencionado anteriormente, o SF6 é comumente usado como gás isolante em GIS devido à sua alta rigidez dielétrica e excelentes propriedades de extinção de arco. No entanto, o SF6 é um gás com efeito de estufa com elevado potencial de aquecimento global. Como resultado, há um interesse crescente emPainel de distribuição livre de SF6, que utiliza gases isolantes alternativos ou materiais de isolamento sólidos.
O sistema de isolamento de gás também inclui compartimentos cheios de gás, vedações e dispositivos de monitoramento. Os compartimentos cheios de gás são projetados para conter o gás dielétrico e evitar seu vazamento. Selos são usados para garantir a integridade dos compartimentos cheios de gás, e dispositivos de monitoramento são usados para detectar quaisquer alterações na pressão, densidade ou teor de umidade do gás, o que pode indicar possíveis problemas no sistema de isolamento.
Fatores que influenciam o desempenho de disjuntores em GIS
Qualidade do Gás
A qualidade do gás dielétrico no GIS tem um impacto significativo no desempenho do disjuntor. O gás deve ter a rigidez dielétrica correta, propriedades de extinção de arco e estabilidade química. Contaminantes, como umidade, ar ou produtos de decomposição, podem reduzir a rigidez dielétrica do gás e afetar seu desempenho de extinção de arco. Portanto, o monitoramento e a manutenção regulares da qualidade do gás são essenciais para garantir a operação confiável do disjuntor.
Condições Operacionais
As condições operacionais, como temperatura, umidade e altitude, também podem afetar o desempenho do disjuntor. Altas temperaturas podem reduzir a rigidez dielétrica do gás e aumentar o risco de arco elétrico. A umidade pode causar condensação nas superfícies dos contatos e outros componentes, causando falha elétrica. A altitude pode afetar a pressão e a densidade do gás dielétrico, o que também pode afetar o desempenho da extinção do arco.
Manutenção e Testes
A manutenção e os testes adequados são cruciais para garantir o desempenho e a confiabilidade a longo prazo do disjuntor em GIS. A manutenção regular inclui inspeção, limpeza, lubrificação e ajuste dos componentes. O teste é usado para verificar o desempenho elétrico e mecânico do disjuntor, como resistência de contato, tempo de operação e rigidez dielétrica.
Tipos de disjuntores GIS
Painel isolado SF6
Painel isolado SF6é o tipo de SIG mais utilizado. Oferece alta rigidez dielétrica, excelentes propriedades de extinção de arco e design compacto. Os disjuntores isolados a SF6 são adequados para uma ampla gama de aplicações, desde sistemas de energia de média tensão até alta tensão.

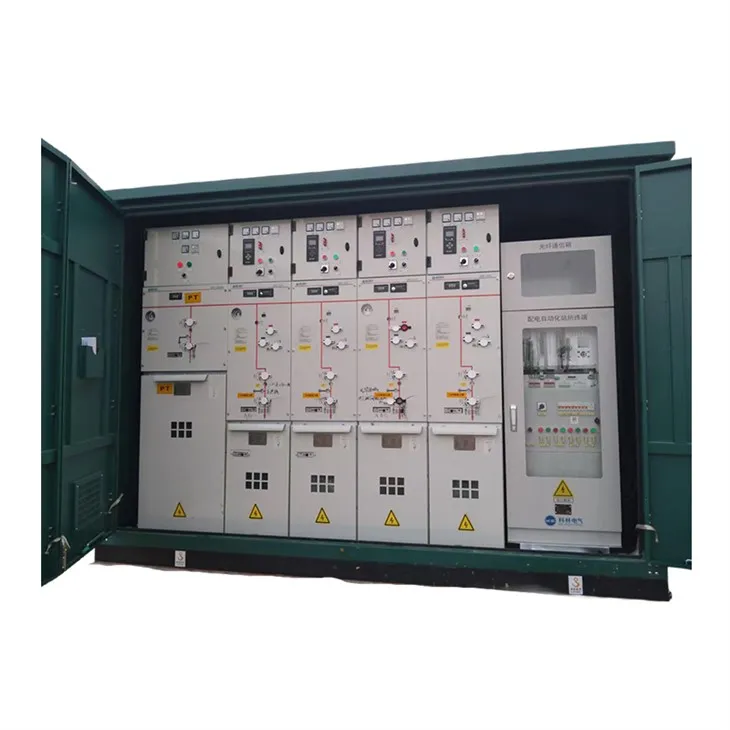

Aparelho de distribuição inflável SF6
Aparelho de distribuição inflável SF6é um tipo de GIS que utiliza compartimentos infláveis de gás SF6. Este tipo de painel é mais flexível e fácil de instalar do que o GIS tradicional, tornando-o adequado para aplicações onde o espaço é limitado ou onde é necessária uma instalação rápida.
Conclusão e apelo à ação
Concluindo, o disjuntor em painéis isolados a gás é um componente complexo e crítico que desempenha um papel vital na operação segura e confiável dos sistemas de energia. Compreender os seus princípios de funcionamento, os principais componentes e os fatores que influenciam o seu desempenho é essencial para garantir o seu correto funcionamento e manutenção.
Como fornecedor líder de painéis isolados a gás, temos o compromisso de fornecer produtos e soluções de alta qualidade que atendam às diversas necessidades de nossos clientes. Nossos produtos GIS são projetados para oferecer excelente desempenho, confiabilidade e segurança, independentemente de você escolherPainel de distribuição livre de SF6,Painel isolado SF6, ouAparelho de distribuição inflável SF6.
Se você estiver interessado em nossos produtos de painéis isolados a gás ou tiver alguma dúvida sobre a operação de disjuntores em GIS, não hesite em nos contatar para uma discussão detalhada. Esperamos ter a oportunidade de trabalhar com você e contribuir para o sucesso de seus projetos de sistema de energia.
Referências
- Blackburn, JL (1998). Relés de Proteção: Princípios e Aplicações. Marcel Dekker.
- Grigsby, LL (Ed.). (2012). Manual de Engenharia de Energia Elétrica. Imprensa CRC.
- Greenwood, A. (1991). Transientes Elétricos em Sistemas de Potência. Wiley - Interciência.
